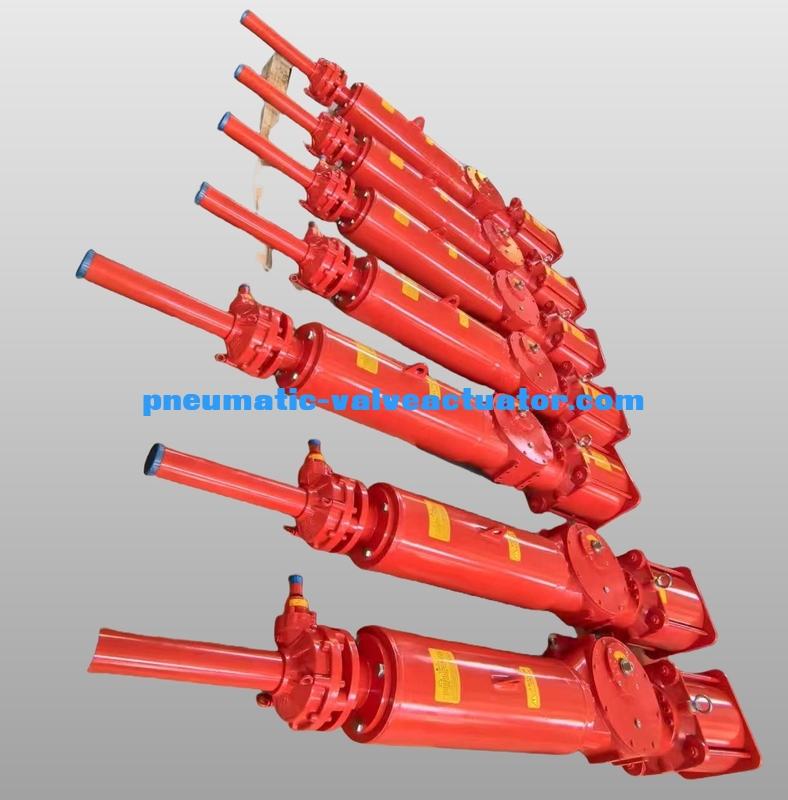

Actuador neumático de yugo escocés serie B HPY Doble efecto Simple efecto

Características principales

Los actuadores de yugo escocés adoptan un concepto de diseño altamente modular y se dividen en módulo de cilindro (módulo de cilindro hidráulico), módulo de caja y módulo de resorte para simplificar la configuración en campo. Los usuarios pueden elegir de forma flexible el modo de acción según los requisitos reales de uso, con una fuerte mutualidad y universalidad. Puede realizar fácilmente la combinación y el reemplazo de simple y doble efecto, operación manual y otros módulos sin necesidad de herramientas especiales. El módulo de cilindro o cilindro hidráulico se puede configurar en un lado o en ambos lados.
El cuerpo central y el yugo están hechos de fundición dúctil o acero fundido, el pasador del yugo está hecho de acero aleado con un excelente rendimiento mecánico, y los pernos de ajuste y los pernos de fijación de la brida en ambos lados del cuerpo central son de clase 12.9 para garantizar una resistencia suficiente. El procesamiento del cuerpo central es de moldeo de un solo paso en cuatro lados mediante un centro de mecanizado horizontal de alta precisión para una alta precisión de transmisión.
La transmisión del pasador del yugo está equipada con una estructura de deslizador de cobre cuadrado, lo que garantiza una transmisión suave. El contacto superficial con el yugo puede proteger mejor la superficie de trabajo y prolongar la vida útil. La resistencia al desgaste y la autolubricación de los deslizadores de bronce de aluminio pueden mejorar eficazmente la eficiencia de la transmisión.
Las conexiones de aire se distribuyen en la parte delantera y trasera simétricamente, lo que facilita la instalación de paneles de fijación y la conexión de tuberías. Dos conexiones de aire pueden satisfacer las demandas de los clientes en cuanto a velocidades de movimiento. Hay una variedad de interfaces de aire para roscas de tubería disponibles. Los anillos de elevación se establecen de acuerdo con todo el centro de gravedad, lo que facilita la elevación del actuador. Los anillos se tratan con un proceso anticorrosión y de iluminación dacrose.
