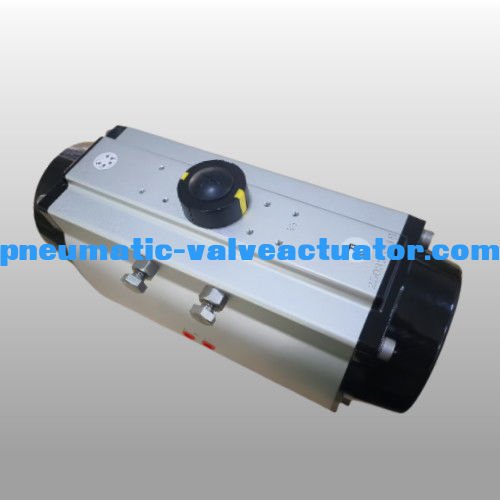

Actuador rotativo neumático de piñón y cremallera de doble acción, rotación de 90 grados
Actuador neumático
| Material |
Aleación de aluminio extruido |
| Ángulo de rotación |
0~90 grados |
| Estructura |
Actuador rotativo de piñón y cremallera |
| Presión de trabajo |
2~8 bar |
| Tratamiento de superficie |
Anodizado duro |
| Temperatura de trabajo |
Temperatura normal: -20ºC(-4°F) ~ 80ºC (+176°F);
Alta temperatura: -15ºC(+5°F) ~ 150ºC (+302°F);
Baja temperatura: -40ºC(-104°F) ~ 80ºC (+176°F). |
| Conexión |
NAMUR, ISO5211 y DIN3337 |
| Aplicación |
Válvula de bola, válvula de mariposa y máquina rotativa |
| Color de la copa |
Gris, negro, azul cielo, azul oscuro, rojo, naranja |
Declaración de uso y selección de actuadores neumáticos de piñón y cremallera
A través de la investigación, el desarrollo y el diseño, los actuadores neumáticos de piñón y cremallera incorporan la última tecnología, materiales e ideas innovadoras. El producto se enorgullece de las siguientes características.
Conformidad total con las últimas especificaciones: ISO5211,DIN3337 y VDINDE-3854,NAMUR.
El cuerpo de aluminio de alta intensidad extruido posee una superficie interna pulida recubierta con oxidación anódica dura para una larga vida útil. Lajo coeficiente de fricción y rápido rendimiento.
Excelente y compacta modernizada construcción junto con múltiples especificaciones hace que la selección sea económica y beneficiosa.
Todas las superficies de actuación adoptan rodamientos de alta calidad resultando en baja fricción, alta vida útil y sin ruido
Los dos topes externos independientes de ajuste de carrera ajuste los pernos pueden ajustar fácil y precisamente ±5°en ambas direcciones de apertura y cierre.
Los mismos actuadores de contorno tienen los modos funcionales de doble acción y acción simple (retorno por resorte). El retorno por resorte tiene los estilos normalmente abiertos y normalmente cerrados.
El indicador multifunción con NAMUR es conveniente para montar accesorios.
El resorte de carga precomprimido es conveniente para procedimientos de montaje y desmontaje seguros.
Los pistones y tapas de extremo de aluminio fundido a presión tienen alta intensidad y peso ligero.
Hay disponibles diferentes materiales de juntas tóricas para altas y bajas temperaturas.
Las válvulas de solenoide se montan fácilmente sin ninguna placa de conexión.
Características principales
- Diseño de piñón y cremallera
- Compacto y ligero
- Patrón de montaje ISO 5211
- Topes ajustables para posiciones abiertas y cerradas
- Dimensiones de montaje de accesorios según las especificaciones NAMUR
- Los dientes de engranaje mecanizados proporcionan la vida útil más larga y un funcionamiento más suave
- Larga vida útil con rodamientos de baja fricción en todas las superficies móviles y deslizantes
- Los resortes de seguridad evitan los peligros de la expulsión inadvertida durante el mantenimiento
- Diseño modular que utiliza el mismo cuerpo y tapas de extremo para las versiones de doble acción y retorno por resorte
- Resistente a la corrosión con cuerpo anodizado duro, tapas de extremo recubiertas de PTFE y sujetadores de acero inoxidable
Dimensión del actuador neumático
| Modelo |
A |
B |
C |
D |
H×I |
G |
N |
J |
K |
L |
M |
Conexión de aire |
|
ATO32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
Aplicación del producto
El actuador neumático de la serie AT está hecho de pistones dobles impulsados por piñones y cremalleras. Hay dos modelos. Uno es el modelo de doble acción y el otro es el modelo de retorno por resorte, que puede adaptarse a varios entornos inflamables, corrosivos, polvorientos, de campos magnéticos fuertes, radiación, vibración y corrosión en interiores o exteriores.
Control automático en el campo de la energía eléctrica, petroquímica, metalurgia, petróleo, gas, ciudad, construcción, drenaje, industria química, refinación de petróleo, minería, planta de energía, metalurgia, arquitectura, medicina, alimentos, gas, investigación científica, etc.
