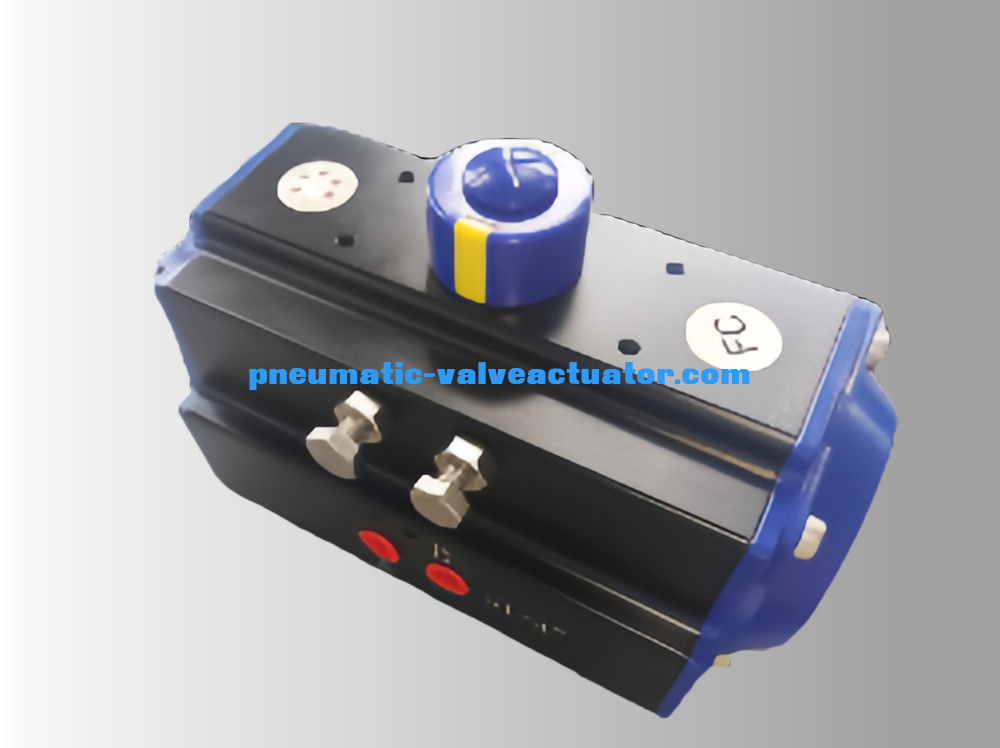

90 grados actuador neumático de acción única cuerpo de aluminio negro para válvulas

Actuador neumático de acción única de 90 grados de cuerpo negro para válvulas

Actuación neumática

Construcción del actuador neumático de la serie AT

1. Indicador
Indicador de posición con NAMUR es conveniente para el montaje de accesorios tales como caja de interruptores de límite, posicionador y así sucesivamente.

2. Pinion
El piñón es de alta precisión e integrador, hecho de acero de aleación de níquel, totalmente conforme a las últimas normas de ISO5211, DIN3337, NAMUR.Las dimensiones se pueden personalizar y el acero inoxidable está disponible.

3Cuerpo del actuador
De acuerdo con los diferentes requisitos, el cuerpo de aleación de aluminio extrudido ASTM6005 puede ser tratado con anodizado duro, poliéster en polvo pintado (disponible en diferentes colores como azul, naranja,amarillo, etc.) o PTFE o recubierto de níquel.

4Las tapas de los extremos.
Poliéster de polvo de aluminio fundido a presión pintado en diferentes colores, PTFE o niquel.

5- Los pistones
Los pistones gemelos están hechos de aluminio fundido a presión tratado con anodizado duro o hechos de acero fundido con galvanización.la rotación inversa mediante la simple inversión de los pistones.

6Ajuste de viaje
Los dos tornillos de ajuste de frenado de desplazamiento externos independientes pueden ajustar 5 ̊ tanto en direcciones abiertas como cerradas de manera fácil y precisa.

7Muelles de alto rendimiento
Los resortes de revestimiento precargados están fabricados con el material de alta calidad para resistir a la corrosión y una vida útil más larga,que puede desmontarse de forma segura y cómoda para satisfacer diferentes requisitos de par cambiando la cantidad de resortes.

8. Rodamientos y guías
Hecho de material compuesto de baja fricción y larga vida, para evitar el contacto directo entre metales.

9. anillos O
Los anillos O de caucho NBR proporcionan un funcionamiento sin problemas en rangos de temperatura estándar.
