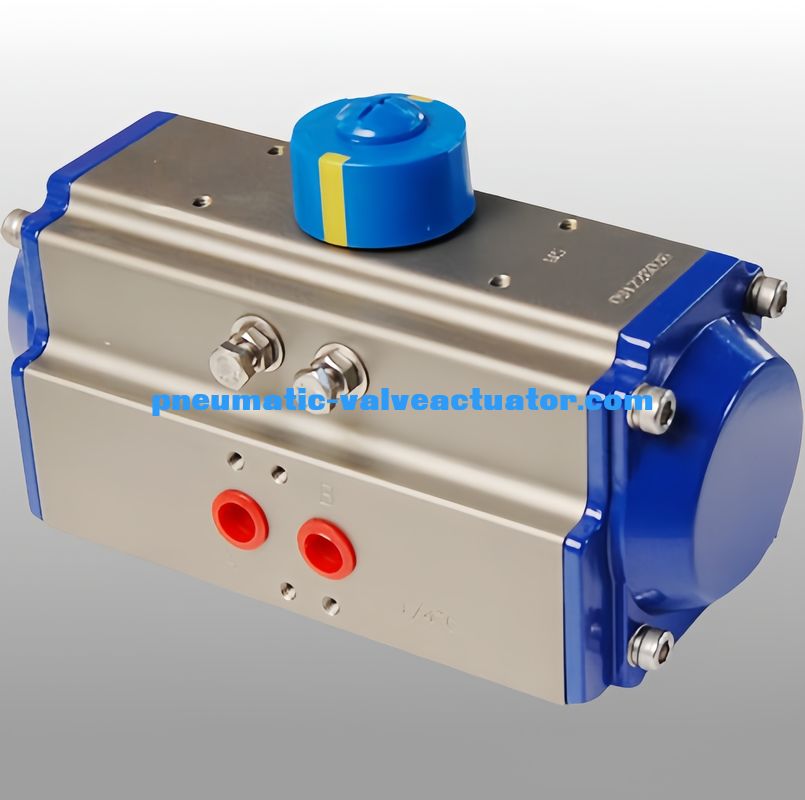

Actuador neumático de piñón y cremallera para válvulas Actuador rotativo neumático
Actuador neumático
| Material |
Aleación de aluminio extruido |
| Ángulo de rotación |
0~90 grados |
| Estructura |
Actuador rotativo de piñón y cremallera |
| Presión de trabajo |
2~8 bar |
| Tratamiento de superficie |
Anodizado duro |
| Temperatura de trabajo |
Temperatura normal: -20ºC(-4°F) ~ 80ºC (+176°F);
Alta temperatura: -15ºC(+5°F) ~ 150ºC (+302°F);
Baja temperatura: -40ºC(-104°F) ~ 80ºC (+176°F). |
| Conexión |
NAMUR, ISO5211 y DIN3337 |
| Aplicación |
Válvula de bola, válvula de mariposa y máquina rotativa |
| Color de la copa |
Gris, negro, azul cielo, azul oscuro, rojo, naranja |
Declaración de uso y selección de actuadores neumáticos de piñón y cremallera
A través de la investigación, el desarrollo y el diseño, los actuadores neumáticos de piñón y cremallera incorporan los últimos materiales tecnológicos e ideas innovadoras. El producto se enorgullece de las siguientes características.
Cumplimiento total de las últimas especificaciones: ISO5211,DIN3337 y VDINDE-3854,NAMUR.
El cuerpo de aluminio de alta intensidad extruido posee una superficie interna pulida recubierta con oxidación anódica dura para una larga vida útil. BMcoeficiente de fricción y rápido rendimiento.Excelente y
modernizadaconstrucción junto con múltiples especificaciones hace que la selección sea económica y beneficiosa.Todas las superficies de actuación adoptan rodamientos de alta calidad
resultando en baja fricción, alta vida útil y sin ruidoLos dos
ajuste los pernos de ajuste de carrera externos independientes pueden ajustar fácil y precisamente ±5°tanto en las direcciones de apertura como de cierre.Los mismos actuadores de contorno tienen los modos funcionales de doble efecto y simple efecto (retorno por resorte). El retorno por resorte tiene los estilos normalmente abierto y normalmente cerrado.
El indicador multifunción con NAMUR es conveniente para montar accesorios.
El resorte de carga precomprimido es conveniente para procedimientos de montaje y desmontaje seguros.
Los pistones y tapas de extremo de aluminio fundido a presión tienen alta intensidad y peso ligero.
Hay disponibles diferentes materiales de juntas tóricas para altas y bajas temperaturas.
Las válvulas de solenoide
se montan fácilmente sin ninguna placa de conexión.Características principales
Diseño de piñón y cremallera
- Compacto y ligero
- Patrón de montaje ISO 5211
- Topes ajustables para posiciones abiertas y cerradas
- Dimensiones de montaje de accesorios según las especificaciones NAMUR
- Los dientes de engranaje mecanizados proporcionan la vida útil más larga y un funcionamiento más suave
- Larga vida útil con rodamientos de baja fricción en todas las superficies móviles y deslizantes
- Los resortes de seguridad evitan los peligros de la expulsión inadvertida durante el mantenimiento
- Diseño modular que utiliza el mismo cuerpo y tapas de extremo para las versiones de doble efecto y retorno por resorte
- Resistente a la corrosión con cuerpo anodizado duro, tapas de extremo recubiertas de PTFE y sujetadores de acero inoxidable
- Dimensión del actuador neumático
Modelo
| A |
B |
C |
D |
H×I |
G |
N |
J |
K |
L |
M |
Conexión de aire |
ATO32 |
|
110
|
45 |
20 |
20 |
80×30 |
12 |
9 |
Æ |
165Æ |
|
NAMUR G1/4" |
|
AT040
|
| 122 |
60 |
55 |
20 |
80×30 |
34 |
Æ |
Æ |
16546 |
165Æ |
NAMUR G1/4" |
NAMUR G1/4" |
AT270 |
| 147 |
72 |
20 |
20 |
80×30 |
34 |
Æ |
Æ |
16546 |
165Æ |
NAMUR G1/4" |
NAMUR G1/4" |
AT270 |
| 172 |
88 |
83 |
20 |
80×30 |
34 |
14 |
Æ |
165M10×16 |
16546 |
NAMUR G1/4" |
NAMUR G1/4" |
AT270 |
| 184 |
100 |
95 |
20 |
80×30 |
34 |
80×30 |
Æ |
165M10×16 |
16546 |
NAMUR G1/4" |
NAMUR G1/4" |
AT270 |
| 204 |
109 |
20 |
20 |
80×30 |
34 |
17 |
Æ |
165M10×16 |
16546 |
NAMUR G1/4" |
NAMUR G1/4" |
AT270 |
| 262 |
117 |
109 |
20 |
80×30 |
34 |
Æ |
Æ |
165M10×16 |
16546 |
NAMUR G1/4" |
NAMUR G1/4" |
AT270 |
| 268 |
133 |
121 |
20 |
80×30 |
34 |
22 |
Æ |
165M12×20 |
165M10×16 |
NAMUR G1/4" |
NAMUR G1/4" |
AT270 |
| 301 |
155 |
143 |
20 |
80×30 |
34 |
Æ |
Æ |
165M12×20 |
165M10×16 |
NAMUR G1/4" |
NAMUR G1/4" |
AT270 |
| 394 |
173 |
152 |
20 |
80×30 |
34 |
27 |
Æ |
165Æ |
165M12×20 |
M10×16 |
NAMUR G1/4" |
AT270 |
| 458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ |
165Æ |
165M12×20 |
M10×16 |
NAMUR G1/4" |
AT270 |
| 528 |
232 |
206 |
30 |
130×30 |
60 |
36 |
Æ |
165M16×24 |
|
NAMUR G1/4" |
|
AT270 |
| 532 |
257 |
226 |
30 |
130×30 |
60 |
36 |
Æ |
165M16×24 |
|
NAMUR G1/4" |
|
AT270 |
| 660 |
291 |
260 |
30 |
130×30 |
60 |
46 |
Æ |
1658-M16×25 |
|
NAMUR G1/2" |
|
AT270 |
| 740 |
330 |
294 |
30 |
130×30 |
60 |
46 |
Æ |
1658-M16×25 |
|
NAMUR G1/2" |
|
Aplicación del producto |
| 798 |
354 |
336 |
30 |
130×30 |
60 |
55 |
Æ |
1658-M16×25 |
|
NAMUR G1/2" |
|
Aplicación del producto |
| 880 |
408 |
385 |
30 |
130×30 |
60 |
55 |
Æ |
1658-M16×25 |
|
NAMUR G1/2" |
|
Aplicación del producto |
| 950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ |
165Æ |
1658-M16×25 |
M20×25 |
NAMUR G1/2" |
Aplicación del producto |
El actuador neumático de la serie AT está hecho de pistones dobles impulsados por piñones y cremalleras. Hay dos modelos. Uno es el modelo de doble efecto y el otro es el modelo de retorno por resorte, que puede adaptarse a varios entornos inflamables, corrosivos, polvorientos, de campos magnéticos fuertes, radiación, vibración y corrosión en interiores o exteriores.
Control automático en el campo de la energía eléctrica, petroquímica, metalurgia, petróleo, gas, ciudad, construcción, drenaje, industria química, refinación de petróleo, minería, planta de energía, metalurgia, arquitectura, medicina, alimentos, gas, investigación científica, etc.
