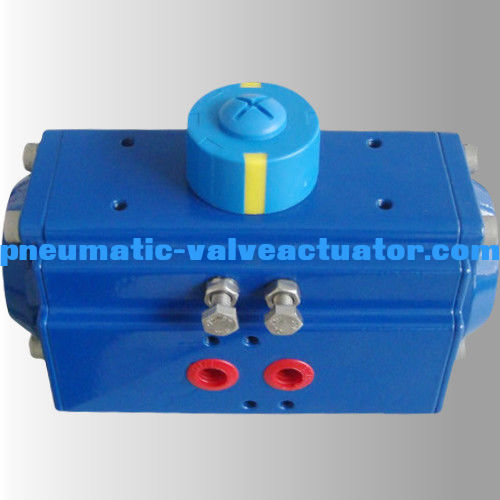

Actuador neumático de rack y piñón con actuador azul de revestimiento de PTFE
Actuación neumática
| El material |
De aleación de aluminio extrudida |
| Ángulo de rotación |
0 ~ 90 grados |
| Estructura |
con una capacidad de transmisión superior a 300 W |
| Presión de trabajo |
2 ~ 8 bar |
| Tratamiento de la superficie |
Anodizado duro |
| Temperatura de trabajo |
Temperatura normal: -20oC (-4oF) ~ 80oC (+176oF);
La temperatura máxima es de -15oC (+5oF) ~ 150oC (+302oF).
Temperatura baja: -40oC (~104oF) ~ 80oC (+176oF). |
| Conexión |
NAMUR, ISO5211 y DIN3337 |
| Aplicación |
válvula de bolas, válvula de mariposa y máquina giratoria |
| Color de la taza |
gris, negro, azul celeste, azul oscuro, rojo, naranja |
Actuaciones neumáticas de doble acción
CCW
El aire hacia el puerto A fuerza los pistones hacia afuera, haciendo que el piñón gire en sentido contrario a las agujas del reloj mientras el aire se está agotando desde el puerto B.
El aire hacia el puerto B fuerza los pistones hacia adentro, haciendo que el piñón gire en el sentido de las agujas del reloj mientras el aire se está agotando desde el puerto A.
CW
El aire hacia el puerto A fuerza los pistones hacia afuera, haciendo que el piñón gire en el sentido de las agujas del reloj mientras el aire se está agotando desde el puerto B.
El aire hacia el puerto B fuerza los pistones hacia adentro, haciendo que el piñón gire en sentido contrario a las agujas del reloj mientras el aire se está agotando desde el puerto A.
Actuadores neumáticos de retorno de resorte
CCW
El aire hacia el puerto A fuerza los pistones hacia afuera, haciendo que los resortes se compriman, el piñón gira en sentido contrario a las agujas del reloj mientras se exhala aire desde el puerto B.
La pérdida de presión del aire en el puerto A, la energía almacenada en los resortes obliga a los pistones hacia adentro.
CW
El aire hacia el puerto B fuerza los pistones hacia afuera, haciendo que los resortes se compriman, el piñón gira en sentido contrario a las agujas del reloj mientras el aire se está agotando desde el puerto B.
La pérdida de presión del aire en el puerto A, la energía almacenada en los resortes obliga a los pistones hacia adentro.
Principales características
Los actuadores rotativos neumáticos se utilizan ampliamente en válvulas de bolas y válvulas de mariposa.
Bajo costo, diseño compacto, larga vida útil.
Tipo de actuador neumático: de acción única (retorno del resorte) o de acción doble.
Color: naranja, azul, negro, gris oscuro. aceptamos colores y marcas OEM.
Presión de trabajo del actuador neumático: 0,3 a 0,8 MPa
Conexión inferior: ISO 5211
Válvulas electromagnéticas de calidad: Namur
Accesorios del actuador neumático: caja de interruptores de límite, válvula solenoide, posicionador.
Dimensión del actuador neumático
| Modelo |
A. No |
B. El trabajo |
C. Las |
D |
H × I |
G. |
No |
J. |
- ¿ Qué? |
- ¿ Qué? |
M. |
Conexión aérea |
| El ATO32 |
110 |
45 |
45 |
20 |
50 × 25 |
12 |
9 |
¿Qué es?36 |
|
M5×7. ¿Qué es eso?5 |
|
G1/8"
|
| Se trata de la categoría AT040 |
122 |
60 |
65 |
20 |
80 × 30 |
14 |
11 |
¿Qué es?50 |
¿Qué es?36 |
M6 × 10 |
M5×7. ¿Qué es eso?5 |
NAMUR G1/4" |
| Se trata de la categoría AT052. |
147 |
72 |
72 |
20 |
80 × 30 |
14 |
11 |
¿Qué es?50 |
¿Qué es?36 |
M6 × 10 |
M5×7. ¿Qué es eso?5 |
NAMUR G1/4" |
| Se trata de: |
172 |
88 |
83 |
20 |
80 × 30 |
18 |
14 |
¿Qué es?70 |
¿Qué es?50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| Se trata de la siguiente: |
184 |
100 |
95 |
20 |
80 × 30 |
20 |
14 |
¿Qué es?70 |
¿Qué es?50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| Se trata de la siguiente: |
204 |
109 |
103 |
20 |
80 × 30 |
21 |
17 |
¿Qué es?70 |
¿Qué es?50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| Se trata de la categoría AT092. |
262 |
117 |
109 |
20 |
80 × 30 |
22 |
17 |
¿Qué es?70 |
¿Qué es?50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| Se trata de la categoría AT105. |
268 |
133 |
121 |
20 |
80 × 30 |
26 |
22 |
¿Qué es?102 |
¿Qué es?70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| Se trata de la categoría AT125. |
301 |
155 |
143 |
20 |
80 × 30 |
27 |
22 |
¿Qué es?102 |
¿Qué es?70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| Se trata de un sistema de control. |
394 |
173 |
152 |
20 |
80 × 30 |
32 |
27 |
¿Qué es?125 |
¿Qué es?102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| Se trata de la categoría AT160. |
458 |
198 |
174 |
20 |
80 × 30 |
34 |
27 |
¿Qué es?125 |
¿Qué es?102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| Se trata de la AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
¿Qué es?140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Se trata de la categoría AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
¿Qué es?140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Se trata de la AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
¿Qué es?165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| El número de vehículo: |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
¿Qué es?165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
¿Qué es?165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| Se trata de la AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
¿Qué es?165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| Se trata de la AT400. |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
¿Qué es?254 |
¿Qué es?165 |
8 M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Aplicación del producto
La serie AT Rack & Pinion Pneumatic Actuator está hecha de pistones dobles accionados por racks y piñones.que puede adaptarse a varios combustibles, corrosivo, polvoriento, campo magnético fuerte, radiación, vibración ambiente corrosivo en interiores o exteriores.
Autocontrol en el campo de la energía eléctrica, petroquímica, metalurgia, petróleo, gas, ciudad, construcción, drenaje, industria química, refinación de petróleo, minería, centrales eléctricas, metalurgia, arquitectura,Medicina, alimentos, gas, investigación científica, etc.
